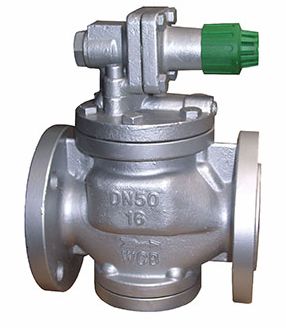

進口高靈敏度蒸汽減壓閥結構特點和用處
該減壓閥屬于先導活塞式減壓閥。由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力、利用膜片傳感出口壓力變化,通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。
本系列產品在普通減壓閥基礎上做了以下改進,加大了活塞面積,改變了節流結構,改變了密封形式,改進了導閥結構和調節彈簧形式,從而從以下幾方面提高了產品的性能。
1、提高了對出口壓力變化的傳感效能，提高了靈敏度，大大降低了因上游壓力變化，流量變化等因素引起的壓力偏差。
2、改善了流線分布，降低了噪聲。
3、改進了密封面結構，延長了密封面壽命。
主要技術參數和性能指標
閥體材質：WCB、304/316不銹鋼(根據工作介質壓力、溫度可選不同材質)
口徑和連接：
螺紋連接3/4″～2″(有BSP、Npt螺紋)
法蘭連接：DN20～DN100(有BS16/25、GB16/25、DIN16/25、JIS10/16、ANSI150LB法蘭)
工況限制條件：
閥體設計條件：PN25
最大工作壓力(飽和蒸汽)：19.0Barg
最大設定壓力：16Barg
最大減壓比：20:1
最大工作溫度：300℃
壓力控制范圍：1.0～3.0barg;2.0～8.0barg;7.0～16barg
主要零件材料：
|
零件名稱
|
零件材料
|
|
閥體 閥蓋 底蓋
|
WCB
|
|
閥座 閥瓣
|
2Cr13
|
|
缸套 活塞
|
鋁鐵青銅
|
|
膜片
|
PH15-7Mo
|
|
活塞環
|
對位聚苯
|
|
導閥座 導閥瓣
|
2Cr13
|
|
主閥彈簧
|
50CrVA
|
|
導調主彈簧
|
50CrVA
|
|
調節彈簧
|
60Si2Mn
|
流量系數Cv：
|
DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
|
Cv
|
1
|
2.5
|
4
|
6.5
|
9
|
16
|
25
|
36
|
48
|

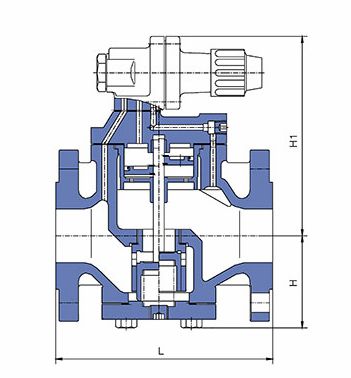

主要外形連接尺寸：
|
DN
|
L（mm）
|
H（mm）
|
H1（mm）
|
|
20
|
140
|
65
|
160
|
|
25
|
150
|
70
|
170
|
|
32
|
180
|
75
|
185
|
|
40
|
180
|
80
|
185
|
|
50
|
200
|
90
|
190
|
|
65
|
230
|
100
|
210
|
|
80
|
260
|
120
|
230
|
|
100
|
320
|
135
|
245
|
盡量詳細提供以上技術參數，方便我公司生產及技術人員為您準確選型。如有任何疑問.您可以致電給我們，我們一定會盡心盡力為您提供優質的服務!
?
